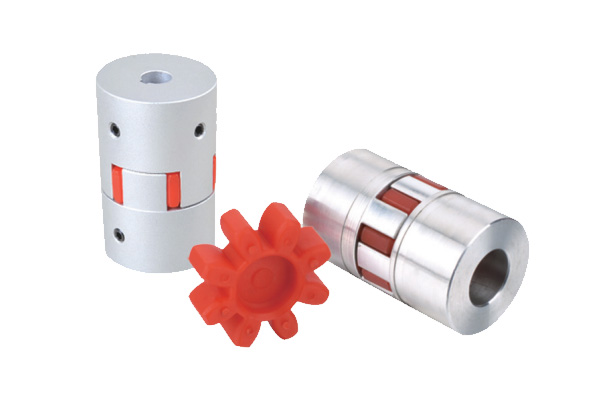

彈性聯軸節
【產品型號】HY8330.2
【產品材質】（聯軸節）鋁合金\鋼、（彈性元件）聚氨酯
【表面處理】（聯軸節）拋光\發黑處理、（彈性元件）紅色\黃色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | ||||
| 鋁合金\鋼 | D | L | L1 | L2 | d | d1 |
| HY8330.2\(6~14)x30x35 | 30 | 35 | 11 | 13 | 6~14 | M4 |
| HY8330.2\(6~24)x40x66 | 40 | 66 | 25 | 16 | 6~24 | M5 |
| HY8330.2\(16~28)x55x76 | 55 | 76 | 30 | 16 | 16~28 | M8 |
| HY8330.2\(18~36)x65x90 | 65 | 90 | 35 | 20 | 18~36 | M8 |
| HY8330.2\(20~45)x80x114 | 80 | 114 | 46 | 22 | 20~45 | M8 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 聯軸節 | 鋁合金\鋼 | 拋光\發黑處理 |
| 彈性元件 | 聚氨酯 | 紅色\黃色 |
| 產品概述： | 梅花形彈性聯軸節是采用梅花形彈性元件嵌入兩個形狀相同的半聯軸器凸爪之間實現聯接，通過凸爪與彈性元件之間的擠壓傳遞動力，彈性元件的彈性變形可補償兩軸相對偏移，實現減振緩沖。 | |
| 產品特點： | ◆ | 梅花形彈性元件聯接； |
| ◆ | 可補償徑向、角向和軸向偏差; | |
| ◆ | 安裝方便，抗油污和耐腐蝕; | |
| ◆ | 順時針與逆時針回轉特性完全相同; | |
| ◆ | 有鋁合金和碳鋼兩種材料可供選擇; | |
| ◆ | 定位螺絲固定(可另加工鍵槽) | |
| 安裝方式： | 鍵槽孔型\頂絲固定型 | |
