提供“華洋”品牌機床附件系列產品詳細資料
更新時間：2025-02-28 瀏覽量：0

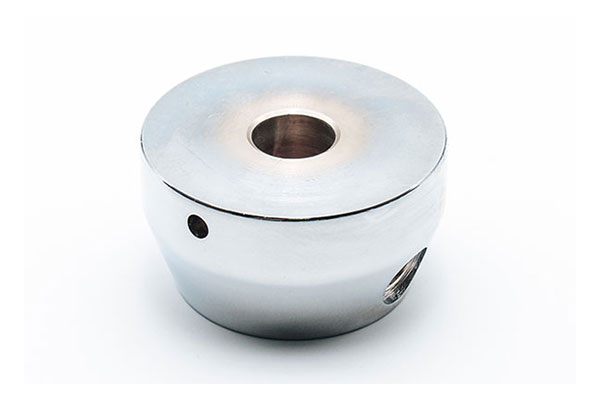

恩施圓盤手柄座
【產品型號】HY8312.3
【執行標準】JB/T 7272.3-2014
【產品材質】鐵
【表面處理】噴砂或鍍亮鉻
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | ||||||
| Type A(n=1) | Type B(n=3) | Type C(n=4) | D | H | d | h | d? | d? |
| HY8312.3\A10x40 | HY8312.3\B10x40 | HY8312.3\C10x40 | 40 | 22 | 10 | 14 | M6 | 4 |
| HY8312.3\A12x50 | HY8312.3\B12x50 | HY8312.3\C12x50 | 50 | 26 | 12 | 18 | M8 | 5 |
| HY8312.3\A16x60 | HY8312.3\B16x60 | HY8312.3\C16x60 | 60 | 32 | 16 | 21 | M10 | 5 |
| HY8312.3\A18x70 | HY8312.3\B18x70 | HY8312.3\C18x70 | 70 | 32 | 18 | 21 | M10 | 6 |
| HY8312.3\A22x80 | HY8312.3\B22x80 | HY8312.3\C22x80 | 80 | 36 | 22 | 24 | M12 | 6 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手柄座 | 鐵 | 噴砂或鍍亮鉻 |
※ 裝配類型：底部帶平式盲孔，有側銷孔位;
※ 特殊要求說明：安裝孔大小可按客戶提供的圖紙加工定制。
抱歉，該型號暫無3D模型！
相關產品
型號:HY8310.1 材質:鋼/不銹鋼
型號:HY8310.5-1 材質:膠木、鋼/不銹鋼
型號:HY8310.5-2 材質:膠木、鋼/不銹鋼
型號:HY8311.1 材質:(手柄套)膠木、(嵌件)鋼/銅
型號:HY8311.22 材質:(手柄套)膠木/塑、(嵌件)鋼
型號:HY8311.23 材質:塑
型號:HY8311.24 材質:膠木
型號:HY8312.2 材質:鐵
